Schachtmaterial DN 2000
nach EN 1917, DIN V 4034-1 / Typ 2
gemäß aktuelle Fassung der Bay TB Ausgabe April 2021

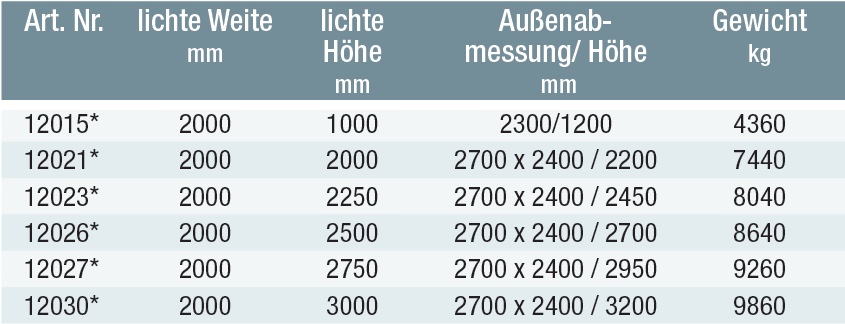

Schachtunterteile mit Muffe monolithisch gefertigt
(SU-M) schalungserhärtet, ohne Gerinne, mit 3 eingebauten Gewindeankern
Rd 30 bzw. Rd 36 zum Setzen, Wandstärke 150 mm
Auf Wunsch mit Krone oben gerade, außerhalb der DIN
Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
* nur auf Bestellung

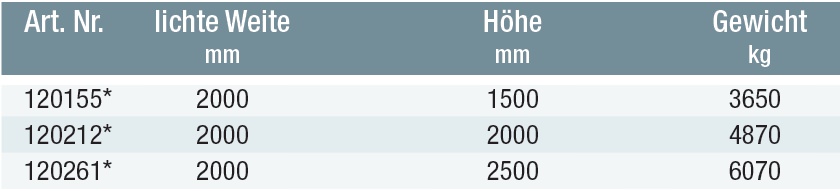

Schachtrohre mit Muffe
(SRO-M) schalungserhärtet, mit 3 eingebauten Gewindeankern Rd 30 zum Setzen, Wandstärke 150 mm
Auf Wunsch können Steigbügel eingebaut werden, siehe weiter unten
mit Sickerlöcher auf Anfrage
auf Wunsch bis 2900 mm Höhe
* nur auf Bestellung

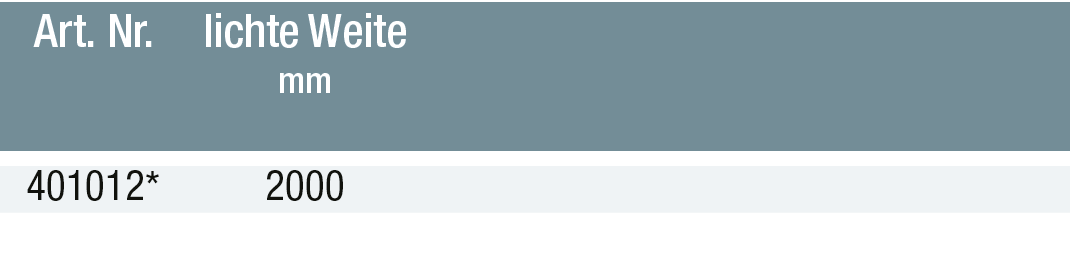

Zuschlag für Krone oben gerade und Zwischenwand / Überlaufschwelle
* nur auf Bestellung
Zuschlag Gitterrost
Für SU-M oder SRO-M mit Krone oben gerade, vierteilige Ausführung
begehbar°, MW 30 / 30 mm, TS 40 / 3 mm, inkl. fertig montierte Traverse und Auflagewinkel mit Klemmen
* nur auf Bestellung
° weitere Belastungsklassen auf Anfrage
Zuschlag für Schachtrohr (SRO-M) in Absenk- bzw. Abteufausführung

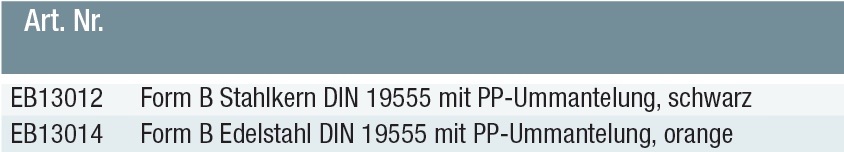

Zuschlag für Steigbügel im SU-M, SRO-M, UEP-M
Abdeckplatte mit Muffe und Aussparung 625 mm
(AP-M) schwer befahrbar, bis 400 kN, KL D, Aussparung seitlich
Übergangsplatte mit Muffe und Übergang DN 1000
(UEP-M) schwer befahrbar, bis 400 kN, KL D, Aussparung seitlich
* nur auf Bestellung

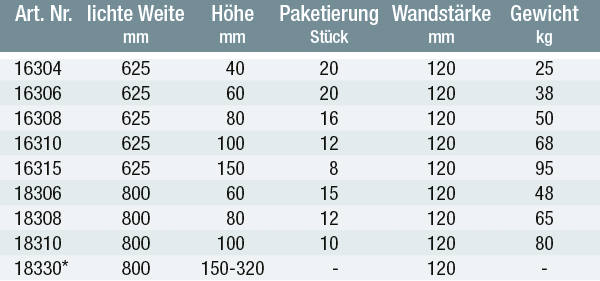

Auflageringe
(AR-V) verschiebesicher
*nur auf Bestellung

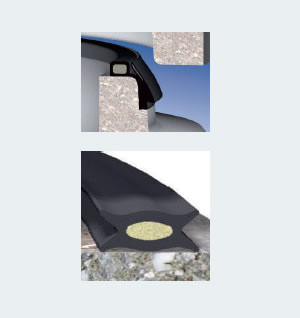

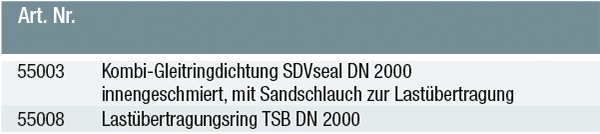

Zubehör
