Schachtmaterial DN 1200
nach EN 1917, DIN V 4034-1 / Typ 2
gemäß aktuelle Fassung der Bay TB Ausgabe April 2021
![](/global/hoch-tiefbau/schachtmaterial_teil1/dn1200_unterteil.jpg?m=1533875739)

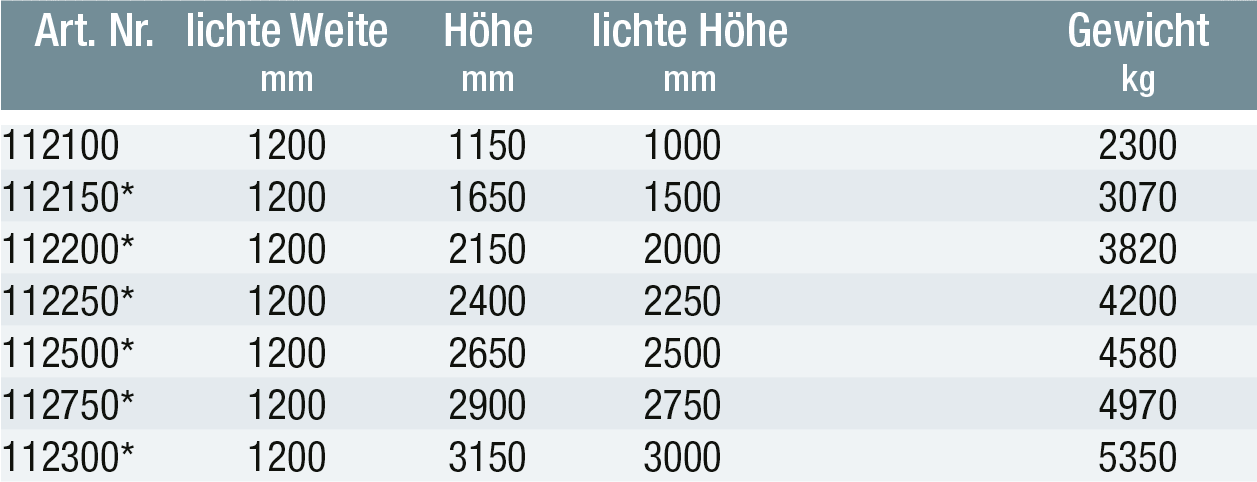

Schachtunterteile mit Muffe monolithisch gefertigt
(SU-M) schalungserhärtet ohne Gerinne, Wandstärke 150 mm
mit 3 eingebaute Kugelkopfanker 1,5 - 2,5 to
![](/global/hoch-tiefbau/schachtmaterial_teil1/71.png?m=1706685826)
Auf Wunsch mit Krone oben gerade, siehe weiter unten, außerhalb der DIN
* nur auf Bestellung
![](/_thumbnails_/3264_13_89.png?m=1707208670)

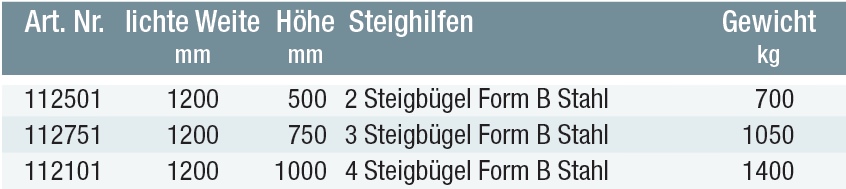

Schachtringe mit Muffe
(SR-M), Wandstärke 135 mm
![](/global/hoch-tiefbau/schachtmaterial_teil1/72.png?m=1706685865)

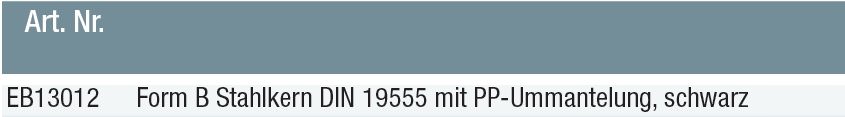

Steigbügel Form B Stahlkern DIN 19555 mit PP-Ummantelung, schwarz
![](/_thumbnails_/3266_13_91.png?m=1707209409)

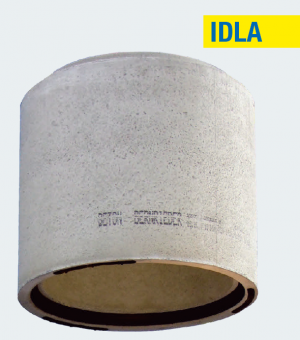

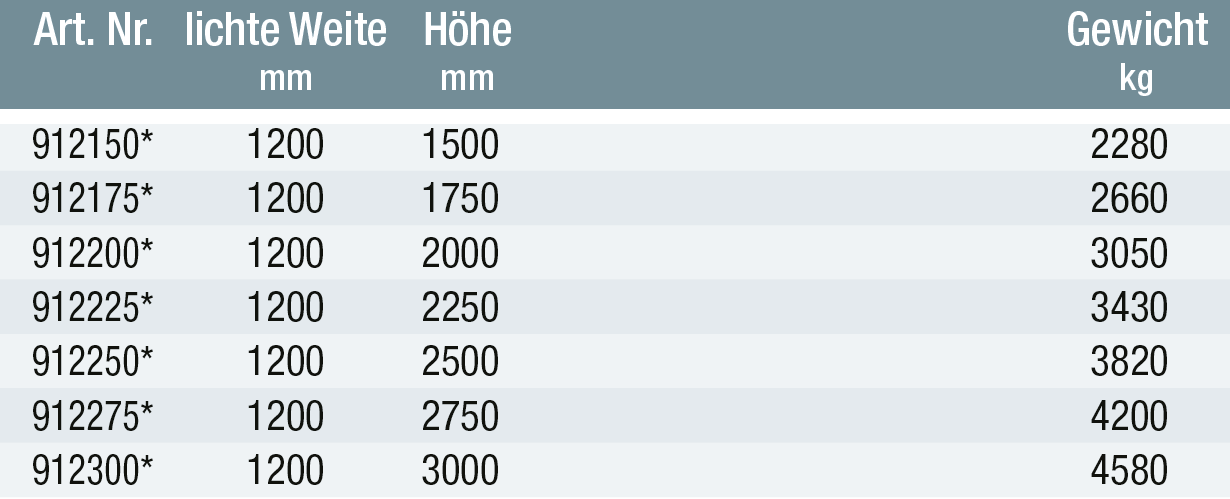

Schachtrohre Bernrieder-IDLA mit Muffe
(SRO-M) schalungserhärtet, Wandstärke 150 mm
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
mit 3 eingebaute Kugelkopfanker 1,5 - 2,5 to
![](/global/hoch-tiefbau/schachtrohre/93.png?m=1707209529)
Auf Wunsch können Steigbügel eingebaut werden
Einstiegsleiter siehe unter Abdeckungen, Schachtzubehör
![](/_thumbnails_/3243_13_73.png?m=1706687253)
Zuschlag für Krone oben gerade
SU-M oder SRO-M ohne Spitzende, mit 3 innenliegenden eingebauten Edelstahlhülsen RD 30
![](/global/hoch-tiefbau/schachtmaterial_teil1/Krone-oben-gerade-1200.png?m=1642604156)
*nur auf Bestellung
![](/_thumbnails_/2796_13_Gitterrost.png?m=1642597043)
Zuschlag Gitterrost
Für SU-M oder SRO-M mit Krone oben gerade, einteilige Ausführung
begehbar°, MW 30 / 30 mm, TS 40 / 3 mm, inkl. fertig montierte Auflagewinkel mit Klemmen
![](/global/hoch-tiefbau/schachtmaterial_teil1/Gitterrost-1200.png?m=1642604211)
* nur auf Bestellung
° weitere Belastungsklassen auf Anfrage

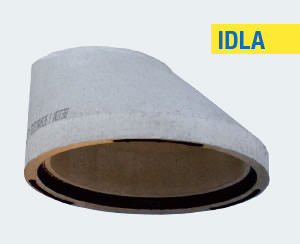

![](/global/hoch-tiefbau/schachtmaterial_teil1/dn1200-schachthals.jpg?m=1533879397)
Schachthälse mit Muffe und Einstieg 625 mm
(SH-M) Wandstärke 135 mm
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_dn1200_s24-1.jpg?m=1553788185)
Steigbügel Form B Stahlkern DIN 19555 mit PP-Ummantelung, schwarz

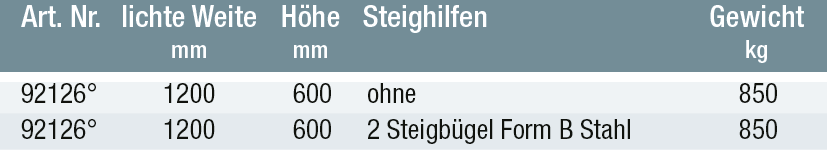

![](/global/hoch-tiefbau/schachtmaterial_teil1/dn1200_abdeckplatte.jpg?m=1533879570)

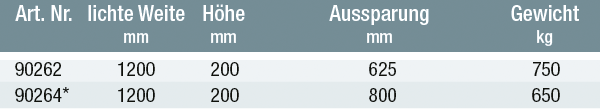

Abdeckplatte mit Muffe und Aussparung 625 mm
(AP-M) schwer befahrbar bis 400 kN, KL D, Aussparung seitlich
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_dn1200_s24-3.gif?m=1533879555)
![](/global/hoch-tiefbau/schachtmaterial_teil1/dn1200_uebergangsplatte.jpg?m=1533879675)
Übergangsplatte mit Muffe und Übergang DN 1000
![](/global/hoch-tiefbau/schachtmaterial_teil1/tab_dn1200_s24-4.gif?m=1533879703)
![](/global/hoch-tiefbau/schachtmaterial_teil1/dn1200_abdeckplatte-idla.jpg?m=1533879749)
Abdeckplatte Bernrieder-IDLA mit Muffe und Aussparung
(AP-M) schwer befahrbar bis 400 kN, KL D, Aussparung seitlich
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
![](/global/hoch-tiefbau/schachtmaterial_teil1/74.png?m=1706687374)
* nur auf Bestellung
![](/global/hoch-tiefbau/schachtmaterial_teil1/dn1200_uebergangsplatte-idla.jpg?m=1533879801)
Übergangsplatte Bernrieder-IDLA mit Muffe und Übergang DN 1000
(UEP-M) schwer befahrbar bis 400 kN, KL D, Aussparung seitlich
System Bernrieder-IDLA, mit integrierter Dichtung und Lastübertragung
![](/global/hoch-tiefbau/schachtmaterial_teil1/75.png?m=1706687404)
![](/_thumbnails_/3250_13_81.png?m=1706687843)

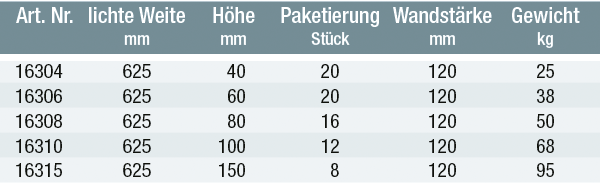

Auflageringe
(AR-V) verschiebesicher
![](/global/hoch-tiefbau/schachtmaterial_teil1/76.png?m=1706687471)
![](/_thumbnails_/3248_13_78.png?m=1706687541)

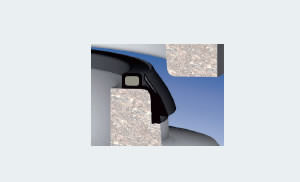

Zubehör
![](/global/hoch-tiefbau/schachtmaterial_teil1/77.png?m=1706687502)
![](/_thumbnails_/2023_13_dn1200-steighilfen.jpg?m=1579781890)
Zuschlag für Steigbügel im Schachtunterteil und Schachtrohr
![](/global/hoch-tiefbau/schachtmaterial_teil1/80.png?m=1706687770)
![](/global/hoch-tiefbau/schachtmaterial_teil1/gleitmittel.jpg?m=1533801032)

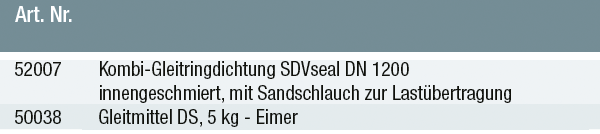

Einbauhinweis System Bernrieder-IDLA
Spitzende und Dichtring deckend mit DS-Gleitmittel versehen
(auf vertikale Anordnung der Lastübertragungselemente achten!)
Den Einbauhinweis finden Sie zum Download unter:
„Bestellblätter, Einbauhinweis, Ausschreibungstext/Produktdatenblatt"
